Экономная буржуйка длительного горения


Многие сталкиваются с необходимостью организовать отопление в небольших хозяйственных помещениях. Тут важна экономичность, компактность и целесообразность финансовых затрат. Буржуйка длительного горения — идеальный вариант для отопления бытовок и гаражей, а с изготовлением её своими руками вам поможет наша инструкция.

Буржуйка длительного горения своими руками

Корпус: изготовить или приспособить

Дрова в буржуйке длительного горения не горят, а очень медленно тлеют. При этом в смежной с топкой камере сгорает сильно нагретый пиролизный газ, образующийся за счёт теплового разложения топлива. В таком «придушенном» режиме работы печь не генерирует очень высоких температур, поэтому металл может быть достаточно тонким — около 2,5 мм. Естественно, при полной подаче воздуха печь будет разогреваться докрасна, так что если хотите режим повышенной мощности — делайте корпус массивным.


Буржуйка длительного горения своими руками

Длительность работы печки между закладками зависит от двух факторов: массы заложенного топлива и активности его горения. Поэтому не стоит ожидать, что компактная печь для гаража сможет работать до трёх суток, ей попросту не хватит горючего на такой срок. Значение играет также и температура окружающей среды: чем она ниже, тем активнее проходит процесс сгорания.

Буржуйка длительного горения своими руками

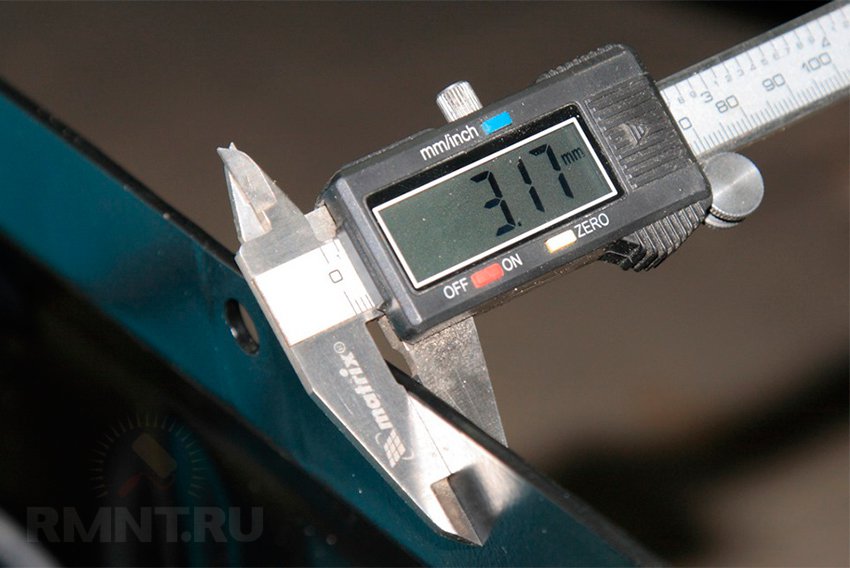

Листовая сталь идеально подходит для изготовления корпуса. Есть также возможность использовать любой профильный прокат, сложенный вертикальными рядами в кольцо или прямоугольник. Есть проблема в том, чтобы обварить все швы, но печь в таком случае получает множественные ребра жёсткости и максимально эффективно отдаёт тепло.

Буржуйка длительного горения своими руками

Корпус буржуйки изготавливается очень просто: глухие герметичные стены и дно. Загрузка может быть вертикальной и горизонтальной, в последнем случае роль топочной дверцы выполняет верхняя крышка. Мы рассмотрим оба пространственных положения буржуйки, но корпус будет унифицирован для каждой. За пример возьмём баллон для пропана на 50 л со срезанной верхней частью — цилиндрический корпус имеет преимущество в более равномерном нагреве.


Буржуйка длительного горения своими рукамиСхема работы буржуйки длительного горения с горизонтальной камерой сгорания. 1. Заслонка дымохода. 2. Заслонка дверцы. 3. Камера сгорания. 4. Камера дожигания пиролизного газа. 5. Дверца печки

Буржуйка длительного горения своими рукамиСхема работы буржуйки длительного горения с горизонтальной камерой сгорания. 1. Заслонка для подачи воздуха. 2. Заслонка дымохода. 3. Труба подачи воздуха. 4. Камера сгорания. 5. Крышка печки. 6. Камера дожигания пиролизного газа. 7. Поршень

Как устроены камеры сгорания

Для получения заветного пиролизного газа нужно почти полностью ограничить приток кислорода в основную топку, где формируется очаг высоких температур, приводящий к переходу углеродного топлива в газообразное состояние. Тот минимум воздуха, который нужен для медленного тления, поступает в печь из-за различных утечек.

Буржуйка длительного горения своими руками

Буржуйка длительного горения своими руками

Положив баллон горизонтально, делим окружность по высоте на 4 части, наносим на обрезанный край метки и отмечаем длину верхней и нижней хорды. По полученному размеру вырезаем стальную пластину толщиной 3 мм. Её длина должна быть меньше глубины корпуса на 150 мм.

Отступив от короткого края пластины 100 мм, привариваем поперечную перегородку высотой 150 мм и подгоняем её по форме к цилиндрическому корпусу, чтобы пластина была направлена к центру топки. Устанавливаем на место и привариваем пластину, формируя камеру остаточного сгорания.


Буржуйка длительного горения своими руками

Буржуйки с вертикальной загрузкой имеют иной принцип работы. Направление горения у них противоположно естественному — сверху вниз. Сама печка имеет устройство шприца, поршень которого изготовлен из листовой стали, либо крышки от бочки или баллона с подогнутыми краями. Важно, чтобы «поршень» входил в корпус как можно плотнее.

Буржуйка длительного горения своими руками

Буржуйка длительного горения своими руками

С нижней стороны на пластину приваривается несколько дистанционных ребер из обычного уголка 50 или 75 мм. В центре пластины вырезается отверстие и вваривается 75 мм труба, через которую будет поступать тот необходимый минимум воздуха. Принцип работы понятен: поршень под своим весом проседает по мере горения дров, оставляя небольшое пространство для пиролизного разложения. Поток воздуха регулируется заслонкой на конце трубы.

Простой и удобный «зольник»


В буржуйке длительного горения зольник не нужен, небольшое количество легкого пепла после сгорания остаётся прямо в топке. Но приспособить печку для более легкой чистки всё же можно, особенно если планируется добавлять к дровам каменный уголь.

Буржуйка длительного горения своими руками1. Упоры из уголка. 2. Решетка над «зольником»

При горизонтальном расположении буржуйки нужно вырезать такую же пластину, какая использовалась для формирования верхней камеры. Вместо перегородки в ней обычный 35 мм уголок, приваренный поперечно. В передней части из тонкого прутка изготавливается ручка. Пластина устанавливается на двух направляющих уголках, приваренных вдоль корпуса. Для плотного примыкания пластины и исключения сильных утечек воздуха рекомендуется сделать так:

  • приварить уголки под низ пластины полками вверх на небольших прихватках, которые легко отбить;
  • завести пластину в корпус и приварить уголки к стенкам, хорошо заполняя толстый сварочный шов;
  • ввести лом в нижнюю камеру и подорвать пластину, по возможности зачистить следы от сварки.

Через небольшие щели в камеру и будет попадать тот минимум кислорода, необходимый для горения.

Буржуйка длительного горения своими руками1. Диск. 2. Держак из арматуры. 3. Бортик «зольника»


Для вертикальной буржуйки нужно вырезать еще один плоский диск и приварить к нему по центру кусок толстой стальной арматуры. По периметру окружности изгибается и приваривается бортик из стальной полосы. В обоих случаях удаление золы выполняется после остывания буржуйки: зольник извлекается, чистится и устанавливается на место перед новой закладкой.

Установка топочной дверцы

К корпусу горизонтальной буржуйки прихватываем стальную полосу и оборачиваем её вокруг, формируя кольцо. Нужно несколько раз подрезать края, чтобы после сваривания такая оправка садилась на край корпуса очень плотно. Кольцо приваривается к срезанной крышке от бочки или баллона, либо к стальному листу, затем шов тщательно обваривается снаружи. Полоса должна выступать над плоскостью крышки около 12–15 мм, этого достаточно для плотного притвора, в то же время топка будет открываться относительно легко.

Буржуйка длительного горения своими руками

На внутренней стороне дверцы привариваются несколько стальных пластин, образующих пазы для внутренних перегородок топки. Саму дверцу из-за кольцевого притвора нужно устанавливать на выносном навесе, соответственно, прижимной замок должен так же быть вынесен в сторону на 40–60 мм.


Буржуйка длительного горения своими руками1. Крышка. 2. Воздуховод с заслонкой. 3. Навес

Буржуйка длительного горения своими руками

При вертикальной загрузке крышка выполняет роль внешней стенки камеры догорания, поэтому тщательной герметизации не требует. Края вертикального корпуса загибаются вовнутрь молотком, бортик крышки нужно наоборот немного развальцевать. При этом важно не погнуть саму крышку, тогда примыкание будет плотным под собственным весом. В центре вырезается отверстие на 1–2 мм больше диаметра трубы подачи воздуха.

Буржуйка длительного горения своими руками

Дымоходный канал и регулировка тяги

Отвод продуктов сгорания в горизонтальной буржуйке выполняется в верхней части и как можно ближе к крышке топки. Для дымохода рекомендуется использовать трубу диаметром не менее 150 мм. Подача воздуха производится через вваренную сквозь дверцу гильзу, заходящую в нижнюю камеру на 70–100 мм. Для регулировки подачей воздуха лучше использовать готовые блоки с заслонкой. Быстро и на месте можно с наружной стороны к трубе приварить небольшой болт, который будет подтягивать дисковую заслонку.

Буржуйка длительного горения своими руками


Буржуйка длительного горения своими руками

Дымоход вертикальной буржуйки врезается в том же месте корпуса, но теперь, соответственно, расположен горизонтально. Если просверлить сквозной проход и провести через него шпильку, на которой закреплена круглая пластина, можно получить заслонку для регулировки тяги и полного управления процессом сгорания топлива.

Буржуйка длительного горения своими руками

Буржуйка длительного горения своими руками

Буржуйка длительного горения своими руками

рмнт.ру

Источник: rmnt.mirtesen.ru

Модели длительного горения

Печь буржуйка длительного горения внешне напоминает обыкновенные модели. Но ни одна фабрика не занимается производством данных устройств, их самостоятельно изготавливают мастера. Кроме того, новая буржуйка из металла походит на другую печь — «слобожанку», а различие заключается в способе сжигания топлива. В качестве него используются древесные опилки:

  • Опилки или щепа для буржуйки стоят совсем недорого, так как топливо всегда остается доступным.
  • Если опилки дополнительно спрессованы, то они прогорают дольше, а одной загрузки топлива хватит на 6 — 10 часов горения.

Рекомендуем прочитать материал о топливе для буржуйки длительного горения в дополнение к данной статье.

Буржуйка имеет вытянутую форму и изготавливается из двух цилиндров — маленький ставится внутри большого. Самый простой вариант — взять две бочки объемом 200 и 100 литров. Маленькая емкость выступает в качестве камеры сгорания, а зольный ящик для очистки вынимается через отверстие внизу большой бочки. Существуют схемы и описания о том, как сделать буржуйку своими руками.

Воздух подается в печь через отверстие круглой формы, расположенное на дне малого цилиндра. Для полноценного горения следует немного приоткрыть ящик зольника. Советуем подробнее изучить материал о том, как работает буржуйка из бочки и добавить статью в закладки.

Сверху корпус устройства должен плотно закрываться крышкой, а сбоку между ребрами жесткости монтируется патрубок дымохода.

Принцип действия буржуйки длительного горения

Устройство буржуйки длительного горения не имеет никаких премудростей. Сконструирована она по следующей схеме:


  • Через открытую крышку вверху буржуйки вертикально ставится конус.
  • Камера сгорания до краев наполняется опилками, которые затем плотно утрамбовываются.
  • Конус можно вынимать, закрывать крышку и начинать розжиг.
  • Для розжига в зольный ящик помещается щепа, мелкая древесина и поджигается. Ящик не следует задвигать до конца — так останется щель для циркуляции воздуха.
  • Дымоход создает тягу, помогающую опилкам тлеть, и печь начинает работать.
  • Продукты горения после выхода из топки, нагревают стенки буржуйки и попадают наружу через трубу. Этот способ обогрева помещения дает возможность получить от дымового газа до 40 — 50% тепла, то есть устройство с высоким КПД, а длительность одного горения доходит до 10 часов.

Правила изготовления буржуйки

Перед началом сборки следует заранее подготовить все необходимые инструменты и материалы:

  • инверторный сварочный аппарат;
  • шлифовальная машина, оснащенная кругами для резки по металлу;
  • дрель;
  • угольник с рулеткой;
  • другие слесарные инструменты.

Самый легкий способ изготовления буржуйки — это взять за основу металлические бочки. От каждой следует аккуратно отрезать верх, а к получившейся части посредством сварки прикрепить ручки из металла и запорные механизмы для плотного соприкосновения с крышкой.

Совет! Прежде чем приступить к сборке, следует хорошо отмыть обе бочки, так как при нагревании из них может начать выходить едкий дым с неприятным запахом в зависимости от предыдущего содержимого емкостей.

Этапы сборки


  • В нижней части большой бочки проделывается проем прямоугольной формы размером 25 на 10 см — туда впоследствии монтируется выдвижной ящик.
  • К дну бочки крепятся две направляющие из уголка, размеры которых 2,5 на 2,5 см.
  • Под внутренний диаметр емкости из металлического листа вырезается поддон толщиной 1 — 2 см. В буржуйке он станет опорой для камеры сжигания и изолирует её от зольника.
  • В центре получившегося поддона и на дне малой бочки прорезается отверстие диаметром 6 см. далее поддон приваривается или ставится на подставку из стальных опор так, чтобы расстояние от низа емкости составляло не меньше 15 см.
  • Перед окончательной сборкой следует в корпусе бочки прорезать отверстие для патрубка газохода. Чтобы можно было отслеживать и менять интенсивность горения, в патрубок встраивается заслонка с ручкой.
  • В завершении работы маленькая емкость устанавливается внутри большой, чтобы все отверстия в них совпали.

Совет! Топка, изготовленная из обыкновенной бочки, не будет служить долго, поэтому изготовить буржуйки длительного горения на опилках можно благодаря использованию трубы подходящего диаметра для оборудования камеры сгорания.

  • Завершающий этап сборки конструкции — это формирование конуса для загрузки топлива длиной 1,5 метра. Он может быть сделан из дерева или из металла. Независимо от материала, низ конуса должен хорошо проходить через круглое отверстие в поддоне.

Рекомендуем подробнее прочитать про добавление водяного контура в буржуйку на нашем сайте.

Обкладываем печку кирпичом

  • Прежде чем приступать к обкладке кирпичом, необходимо проверить прочность пола. При отсутствии фундамента на пол, изготовленный из дерева, можно установить печь массой до 800 кг при условии его хорошего состояния. Под буржуйку обязательно кладется лист металла.
  • На стены комнаты вблизи печи крепится лист из стали, оснащенные подложкой их асбестоцемента.
  • Между кладкой печи и листом метала на стене нужно оставить просвет длиной 3 — 5 см. Во время нагревания металл раскаляется больше кирпича и расширяется, поэтому при плотном расположении печка может впоследствии разрушиться. А свободное пространство также помогает процессу конвекции воздуха.
  • Непосредственно перед началом кладки проводится разметка с учетом зазора. Отмечается внешняя граница печи и первый ряд должен быть сплошным. Следующий ряд обязательно содержит по 1 — 2 отверстия в соответствии с размерами буржуйки. Другие ряды делаются по принципу первого ряда.
  • Внешняя стена устройства обкладывается для удобства использования — дверца должна плотно закрываться.
  • Над дверцей формируется уголок из металла и уже на нем располагаются верхние ряды кирпича.
  • Верхушка буржуйки обкладывается на усмотрение хозяина, так как в плане работы она не выполняет никакой роли. Свод можно соорудить, как свод или, наоборот, сделать плоским.

Как правильно затопить печь

  • Для растопки буржуйки сначала понадобится снять с неё крышку и достать устройство, через которое попадает воздух.
  • Далее можно приступать к закладке дров. При вертикальной укладке в топку входит больше топлива.
  • Верхний слой укладывается сухими щепками, чтобы повысить теплоотдачу, а на них кладется смоченная в горючем веществе тряпка или бумага.
  • Дрова накрываются блином для организации подачи воздуха и крышкой от печи.
  • После открытия заслонки в трубу, где циркулирует воздух, бросают горящую тряпку или бумагу.
  • После разгорания дров заслонка полностью закрывается.

Примечание! Буржуйка длительного горения при правильной эксплуатации может работать без добавления топлива дольше 24 часов.

Советы для правильного использования и ухода за устройством

  • Поставить буржуйку в жилом помещении не так-то просто, следует внимательно подойти к решению этого вопроса. Запрещено размещать печь слишком близко к стене или к другим несущим конструкциям в комнате. Важно соблюдать минимальную дистанцию в 5-7 см. Лучше всего заранее подготовить чертежи.
  • Перед установкой печи на полу требуется сделать укладку негорючим материалом в качестве основы под буржуйку. Данное правило пожарной безопасности поможет избежать возгорания при попадании на пол искры.
  • Поставить печь самостоятельно не слишком трудно, но потребуется разобраться со схемой и инструкциями. Мужчина сможет без труда освоить эту работу.
  • Необходимо не забывать также о правилах обращения с дымоходом. Если буржуйка работает при помощи газа, то рекомендуется применять коаксиальный способ отвода угарного газа. При условии, что топливом является уголь или дрова, следует построить дымоход вертикального направления. Коаксиальный дымоход может не справиться с большим объемом сажи, получающейся при отоплении помещения дровами или опилками.

Рекомендуем изучить обзор моделей буржуек и найти ответы на интересующие вопросы.

  • Современные модели способны работать на топке разных материалов. Естественно, первые печи буржуйки работали только на твердом топливе, но наличие другие энергоносителей в жизни человека сыграло свою роль и позволило сконструировать ещё более современные агрегаты. Так в соответствии со способом работы буржуйки на неё устанавливается газовые горелки или специальные элементы нагревания.

Экономичная буржуйка проста в эксплуатации и работает она на горении опилок, прекрасно подойдет для обогрева больших помещений. От мастера требуется только желание соорудить печь, время и некоторые профессиональные навыки. Буржуйка с высокой производительностью тепла всё чаще становится незаменимым средством обогрева, как на дачах, так и в квартирах.

Источник: kamin-maker.ru

Корпус: изготовить или приспособить

Дрова в буржуйке длительного горения не горят, а очень медленно тлеют. При этом в смежной с топкой камере сгорает сильно нагретый пиролизный газ, образующийся за счёт теплового разложения топлива. В таком «придушенном» режиме работы печь не генерирует очень высоких температур, поэтому металл может быть достаточно тонким — около 2,5 мм. Естественно, при полной подаче воздуха печь будет разогреваться докрасна, так что если хотите режим повышенной мощности — делайте корпус массивным.

Буржуйка длительного горения своими руками

Длительность работы печки между закладками зависит от двух факторов: массы заложенного топлива и активности его горения. Поэтому не стоит ожидать, что компактная печь для гаража сможет работать до трёх суток, ей попросту не хватит горючего на такой срок. Значение играет также и температура окружающей среды: чем она ниже, тем активнее проходит процесс сгорания.

Буржуйка длительного горения своими руками

Листовая сталь идеально подходит для изготовления корпуса. Есть также возможность использовать любой профильный прокат, сложенный вертикальными рядами в кольцо или прямоугольник. Есть проблема в том, чтобы обварить все швы, но печь в таком случае получает множественные ребра жёсткости и максимально эффективно отдаёт тепло.

Буржуйка длительного горения своими руками

Корпус буржуйки изготавливается очень просто: глухие герметичные стены и дно. Загрузка может быть вертикальной и горизонтальной, в последнем случае роль топочной дверцы выполняет верхняя крышка. Мы рассмотрим оба пространственных положения буржуйки, но корпус будет унифицирован для каждой. За пример возьмём баллон для пропана на 50 л со срезанной верхней частью — цилиндрический корпус имеет преимущество в более равномерном нагреве.

Буржуйка длительного горения своими рукамиСхема работы буржуйки длительного горения с горизонтальной камерой сгорания. 1. Заслонка дымохода. 2. Заслонка дверцы. 3. Камера сгорания. 4. Камера дожигания пиролизного газа. 5. Дверца печки

Буржуйка длительного горения своими рукамиСхема работы буржуйки длительного горения с горизонтальной камерой сгорания. 1. Заслонка для подачи воздуха. 2. Заслонка дымохода. 3. Труба подачи воздуха. 4. Камера сгорания. 5. Крышка печки. 6. Камера дожигания пиролизного газа. 7. Поршень

Как устроены камеры сгорания

Для получения заветного пиролизного газа нужно почти полностью ограничить приток кислорода в основную топку, где формируется очаг высоких температур, приводящий к переходу углеродного топлива в газообразное состояние. Тот минимум воздуха, который нужен для медленного тления, поступает в печь из-за различных утечек.

Буржуйка длительного горения своими руками

Буржуйка длительного горения своими руками

Положив баллон горизонтально, делим окружность по высоте на 4 части, наносим на обрезанный край метки и отмечаем длину верхней и нижней хорды. По полученному размеру вырезаем стальную пластину толщиной 3 мм. Её длина должна быть меньше глубины корпуса на 150 мм.

Отступив от короткого края пластины 100 мм, привариваем поперечную перегородку высотой 150 мм и подгоняем её по форме к цилиндрическому корпусу, чтобы пластина была направлена к центру топки. Устанавливаем на место и привариваем пластину, формируя камеру остаточного сгорания.

Буржуйка длительного горения своими руками

Буржуйки с вертикальной загрузкой имеют иной принцип работы. Направление горения у них противоположно естественному — сверху вниз. Сама печка имеет устройство шприца, поршень которого изготовлен из листовой стали, либо крышки от бочки или баллона с подогнутыми краями. Важно, чтобы «поршень» входил в корпус как можно плотнее.

Буржуйка длительного горения своими руками

Буржуйка длительного горения своими руками

С нижней стороны на пластину приваривается несколько дистанционных ребер из обычного уголка 50 или 75 мм. В центре пластины вырезается отверстие и вваривается 75 мм труба, через которую будет поступать тот необходимый минимум воздуха. Принцип работы понятен: поршень под своим весом проседает по мере горения дров, оставляя небольшое пространство для пиролизного разложения. Поток воздуха регулируется заслонкой на конце трубы.

Простой и удобный «зольник»

В буржуйке длительного горения зольник не нужен, небольшое количество легкого пепла после сгорания остаётся прямо в топке. Но приспособить печку для более легкой чистки всё же можно, особенно если планируется добавлять к дровам каменный уголь.

Буржуйка длительного горения своими руками1. Упоры из уголка. 2. Решетка над «зольником»

При горизонтальном расположении буржуйки нужно вырезать такую же пластину, какая использовалась для формирования верхней камеры. Вместо перегородки в ней обычный 35 мм уголок, приваренный поперечно. В передней части из тонкого прутка изготавливается ручка. Пластина устанавливается на двух направляющих уголках, приваренных вдоль корпуса. Для плотного примыкания пластины и исключения сильных утечек воздуха рекомендуется сделать так:

  • приварить уголки под низ пластины полками вверх на небольших прихватках, которые легко отбить;
  • завести пластину в корпус и приварить уголки к стенкам, хорошо заполняя толстый сварочный шов;
  • ввести лом в нижнюю камеру и подорвать пластину, по возможности зачистить следы от сварки.

Через небольшие щели в камеру и будет попадать тот минимум кислорода, необходимый для горения.

Буржуйка длительного горения своими руками1. Диск. 2. Держак из арматуры. 3. Бортик «зольника»

Для вертикальной буржуйки нужно вырезать еще один плоский диск и приварить к нему по центру кусок толстой стальной арматуры. По периметру окружности изгибается и приваривается бортик из стальной полосы. В обоих случаях удаление золы выполняется после остывания буржуйки: зольник извлекается, чистится и устанавливается на место перед новой закладкой.

Установка топочной дверцы

К корпусу горизонтальной буржуйки прихватываем стальную полосу и оборачиваем её вокруг, формируя кольцо. Нужно несколько раз подрезать края, чтобы после сваривания такая оправка садилась на край корпуса очень плотно. Кольцо приваривается к срезанной крышке от бочки или баллона, либо к стальному листу, затем шов тщательно обваривается снаружи. Полоса должна выступать над плоскостью крышки около 12–15 мм, этого достаточно для плотного притвора, в то же время топка будет открываться относительно легко.

Буржуйка длительного горения своими руками

На внутренней стороне дверцы привариваются несколько стальных пластин, образующих пазы для внутренних перегородок топки. Саму дверцу из-за кольцевого притвора нужно устанавливать на выносном навесе, соответственно, прижимной замок должен так же быть вынесен в сторону на 40–60 мм.

Буржуйка длительного горения своими руками1. Крышка. 2. Воздуховод с заслонкой. 3. Навес

Буржуйка длительного горения своими руками

При вертикальной загрузке крышка выполняет роль внешней стенки камеры догорания, поэтому тщательной герметизации не требует. Края вертикального корпуса загибаются вовнутрь молотком, бортик крышки нужно наоборот немного развальцевать. При этом важно не погнуть саму крышку, тогда примыкание будет плотным под собственным весом. В центре вырезается отверстие на 1–2 мм больше диаметра трубы подачи воздуха.

Буржуйка длительного горения своими руками

Дымоходный канал и регулировка тяги

Отвод продуктов сгорания в горизонтальной буржуйке выполняется в верхней части и как можно ближе к крышке топки. Для дымохода рекомендуется использовать трубу диаметром не менее 150 мм. Подача воздуха производится через вваренную сквозь дверцу гильзу, заходящую в нижнюю камеру на 70–100 мм. Для регулировки подачей воздуха лучше использовать готовые блоки с заслонкой. Быстро и на месте можно с наружной стороны к трубе приварить небольшой болт, который будет подтягивать дисковую заслонку.

Буржуйка длительного горения своими руками

Буржуйка длительного горения своими руками

Дымоход вертикальной буржуйки врезается в том же месте корпуса, но теперь, соответственно, расположен горизонтально. Если просверлить сквозной проход и провести через него шпильку, на которой закреплена круглая пластина, можно получить заслонку для регулировки тяги и полного управления процессом сгорания топлива.

Буржуйка длительного горения своими руками

Буржуйка длительного горения своими руками

Буржуйка длительного горения своими руками

рмнт.ру

Источник: rmnt.mirtesen.ru

Особенности работы печи

Схема потоков в буржуйке длительного горенияЕсли в буржуйке присутствует очень мощная тяга, а также относительно большой объем воздуха, сухие дрова сгорают очень быстро. Как только мощность и сила снижаются, перекрывается поступление воздуха, горение тут же превращается в тление. Это обеспечивает более длительный процесс горения.

Главным отличием печи длительного качественного горения от обычных устройств является тот факт, что процесс горения осуществляется не снизу и потом переходит вверх, но совершенно по иной схеме.

    Она состоит из таких моментов, как:

  • Процесс начинается в верху и потом постепенно, по мере сгорания топлива, спускается в низ.
  • Поджигать дрова следует через специальную трубу, которая предназначена для подачи воздуха.
  • Потоки газа в процессе долгого горения идут по кругу и потом просто уходят через установленный дымоход.
  • По мере тления топлива горячий воздух опускается все ниже.
  • Процесс подачи воздушного потока можно контролировать посредством предварительно установленной заслонки, которая находится на самом краю трубы.

Необходимые инструменты

Необходимый материал для изготовления печи на опилках

    Чтобы выполнить своими руками такое устройство, как печка-буржуйка качественного длительного горения, необходимо подготовить следующие материалы и важные инструменты:

  1. Потребуется большая металлическая бочка, также допускается применение баллона;
  2. Две небольших по длине трубы, выполненные из стали (одна при этом должна быть немного больше другой);
  3. Если это печка бубафоня, то потребуется соорудить поршень;
  4. Выполненный из стали швеллер;
  5. Киянка, топор, молоток, ножовка;
  6. Потребуются устройства для проведения замера;
  7. Стальной лист, кирпич и отражатель;
  8. Защитные элементы для проведения сварки и иные необходимые материалы.

Только после подготовки всех требуемых инструментов и материалов можно приступать к процессу создания своими руками такого эффективного устройства, как печь буржуйка. Также желательно предварительно подготовить тщательно разработанные чертежи, которые помогут сделать не только печь длительного процесса горения — буржуйку, но такое устройство, как поршневая бубафоня.

Процесс возведения буржуйки

В первую очередь необходимо провести подготовку баллона или бочки, в зависимости от того, что используется.

    Далее осуществляются следующие действия:
  • При помощи работающего на газе резака срезается верх основы. Данная операция должна быть проведена с максимальной аккуратностью. Причина в том, что данный элемент может понадобиться немного позже при выполнении буржуйки. Если за основу была взята труба, обязательно нужно к ней приварить дно, основой для него послужит лист стали, предварительно вырезанный в форме круга. Присутствует и иная практика, многие специалисты вырезают небольшой квадрат. Это обеспечивает конструкции идеальную стойкость.

Работа, связанная с выполнением своими руками такого устройства, как печь особого длительного процесса горения, относится к довольно грязной и одновременно шумной. Именно по этой причине процесс сборки стоит осуществлять в условиях грамотно обустроенной мастерской. Предварительно стоит проверить наличие электричества, без которого не обойтись при осуществлении сварки.

  • Из качественного металла вырезается круг, причем диаметр ее должен быть не меньше самого корпуса. На данном же этапе производится вырезание еще одного небольшого круга, который равен 10 см. Оба элемента свариваются.
  • К самой нижней части круга следует приварить предварительно заготовленные швеллера. Их необходимо максимально тщательно отмерить, чтобы они очень легко и просто входили во внутреннюю часть топки, т.к. все они выполняют функции груза. Он будет немного придавливать топливо при осуществлении тления до тех пор, пока круг из стали будет опускаться вниз.

Протяженность трубы, которая приваривается к стальному пруту, примерно на 20 см должна быть больше показателей высоты основной емкости.

  • Следующим этапом в процессе выполнения своими руками такого приспособления, как печь буржуйка или бубафоня, является изготовление крыши. На данном этапе потребуется ранее срезанная верхушка или стальной лист. Вне зависимости от вида печки – бубафоня или простая из баллона, в листе прорезается для трубы небольшое отверстие.
  • В самом корпусе прорезается отверстие, через которое будет укладываться необходимое топливо, в т.ч. поленья, если печь буржуйка работает на дровах.
  • Изготовление дверцы. Данная деталь может быть выполнена своими руками, а можно приобрести готовую. Для удобства открывания стоит приварить к дверце ручку. Многие делают еще одну дверку, меньшую по размеру, она требуется для уборки остатков топлива.

Устройство фундамента

Фундамент – это определенное капитальное основание, требующееся для пожарной безопасности, т.к. при работе буржуйки качественного длительного горения, выполненной своими руками, стальной материал обычно достаточно сильно нагревается. Сделать его своими руками легко, т.к. процесс не характеризуется сложностью — даже не потребуется использовать чертежи и делать особое углубление (ведь вес баллона небольшой). Нужно просто сделать основание толщиной только в один кирпич и потом по верху пройтись слоем специального раствора.

Вес данного приспособления не очень большой, даже при обложении специальной кладкой из кирпича, но производить установку на слабое основание всё равно запрещается.

Как правильно сделать дымоход своими руками?

Дымоход буржуйкиЧтобы сделать дымоход для печки из баллона, можно использовать любую трубу из качественного металла. Необходимо лишь следить, чтобы её диаметр немного превышал 15 см. Труба обычно приваривается к верхней части, но можно её присоединить немного сбоку от баллона, из которого изготовлена буржуйка или бубафоня.

Есть одно важное правило технического плана, которое обычно вносится в чертежи. Полностью прямой участок такой части печи, как дымоход, даже относительно небольшой, в обязательном порядке должен быть немного выше общего диаметра бочки или баллона.

Все остальные детали и участки при необходимости можно разными методами изгибать. Нужно просто следить за тем, чтобы угол не был более 45 градусов. Общим количеством изгибов также не стоит злоупотреблять.

Важные моменты

Экономная буржуйка длительного горенияПечь, выполненная из газового баллона, в процессе работы довольно сильно нагревается. Именно по этой причине рекомендуется в обязательном порядке произвести установку такого элемента, как отражатель. Кроме защиты от высокой температуры, отражатель в состоянии обеспечить экономию и значительное улучшение в распределении потока нагретого воздуха, также одновременно регулируется степень тепловой подачи.

Рядом с основным источником тепла никакие элементы печи устанавливать нельзя!

При выполнении такого отопительного оборудования, как печь на основе баллона или бубафоня, стоит обратить внимание на некоторые важные моменты:

  • Некоторые участки трубы дымохода монтируют строго в обратном направлении от того, по которому будут двигаться потоки газа.
  • Прежде, чем сделать печь, необходимо определиться с местом её установки, чтобы окружающее пространство в обязательном порядке смогло выдерживать достаточно высокий температурный режим.
  • Дымоход требуется конструировать таким образом, чтобы даже по прошествии длительного времени была сохранена возможность производить его разборку с целью прочистки.
  • Прежде чем бубафоня или печь длительного горения из баллона будет запущена, необходимо предварительно испытать устройство. Данный процесс желательно провести в разных режимах. Это требуется для того, чтобы выяснить оптимальный режим температуры и работы оборудования.

Как увеличить показатели эффективности печи?

Повышение-КПД-буржуйкиЕсть очень простой метод увеличения общей площади, где будет долгое время сохраняться тепло. Для этого достаточно просто увеличить общую площадь металлических поверхностей. Многие используют печь такого плана в качестве нагревательной поверхности, чтобы заниматься приготовлением пищи. Данная цель может быть достигнута посредством установки специальных теплосъемников на самом верху камеры для осуществления топочных процессов. Во внутренней части стоит приварить специальные уголки по всей длине. Данные детали в состоянии примерно на 10% увеличить качество обогревательного процесса и значительно усилить стенки такой печи, как бубафоня.

Если все трубы присоединить к корпусу баллона, можно рассчитывать на значительное увеличение получения тепла.

Многие принимают решение сделать печь, обложенную стандартным кирпичом. Благодаря этому обеспечивается особый эффект выполненного из камня теплового аккумулятора и присутствует защита стен помещения от сильного нагревания.

Если уложить вокруг печи камни, что часто применяется в банях, можно увеличить эффективность на 20%.

Некоторые специалисты направляют на печь бубафоня вентилятор, который в состоянии эффективно предотвратить перегрев, то есть сделать в помещении максимально комфортную и равномерную температуру. Данный фактор добавляет еще примерно 10% к общей эффективности.

Необходимо помнить, что повышение общей эффективности автоматически приводит к тому, что увеличивается вес самой печи — бубафони из баллона. В процессе создания фундамента это обязательно нужно принимать во внимание.

Основные правила растопки печи из баллона

Запуск печи осуществляется по определенной схеме. Ее важно принимать во внимание, чтобы достигнуть оптимального результата и обеспечить идеальный уровень безопасности.

    Следует выполнить такие действия, как:

  • Для эффективной растопки изначально требуется полностью убрать присутствующую крышку и потом устранить специальное устройство по подаче воздушных масс.
  • Осуществляется закладка используемого топлива, но его объем никак не должен быть больше расположенной внизу линии дымохода.
  • Если буржуйка или бубафоня работают на дровах, то в вертикальном положении их может вместиться намного больше, чем если укладывать их горизонтально.
  • Стоит, верхнюю часть используемых дров присыпать небольшим количеством щепок и положить бумагу.
  • Открывается заслонка и в трубу бросается бумага или ветошь. После полного возгорания топлива заслонка закрывается.

В данном положении печь в состоянии работать сутки и более, то есть постоянного вмешательства человека не требуется.

Источник: gidpopechkam.ru


Leave a Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.
